35mA 10Hz P+F センサー スイッチ アンプ KFD2-SR2-Ex1.W
無料のサンプルとクーポンを私に連絡してください.
WhatsAPPについて:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 安全性の完全レベル (SIL) | SIL 2 | 供給接続 | パワーレールまたはターミナル 14+, 15- |
|---|---|---|---|
| 給電電流量 | ≤ 35 mA | 切り替え周波数 | < 10 Hz |
| ディスプレイ要素 | LED | 電磁適合性 | NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018 |
| 環境温度 | -40 °Cから70 °C (-40 °Fから158 °F) | サイズ | 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 インチ) (W x H x D),ハウジングタイプB2 |
| ハイライト | 35mA P+Fセンサー,10Hz P+Fセンサー,KFD2-SR2-EX1.W |
||
製品の説明

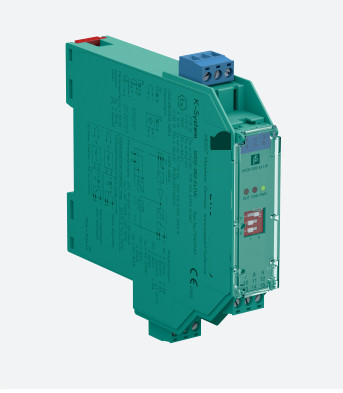

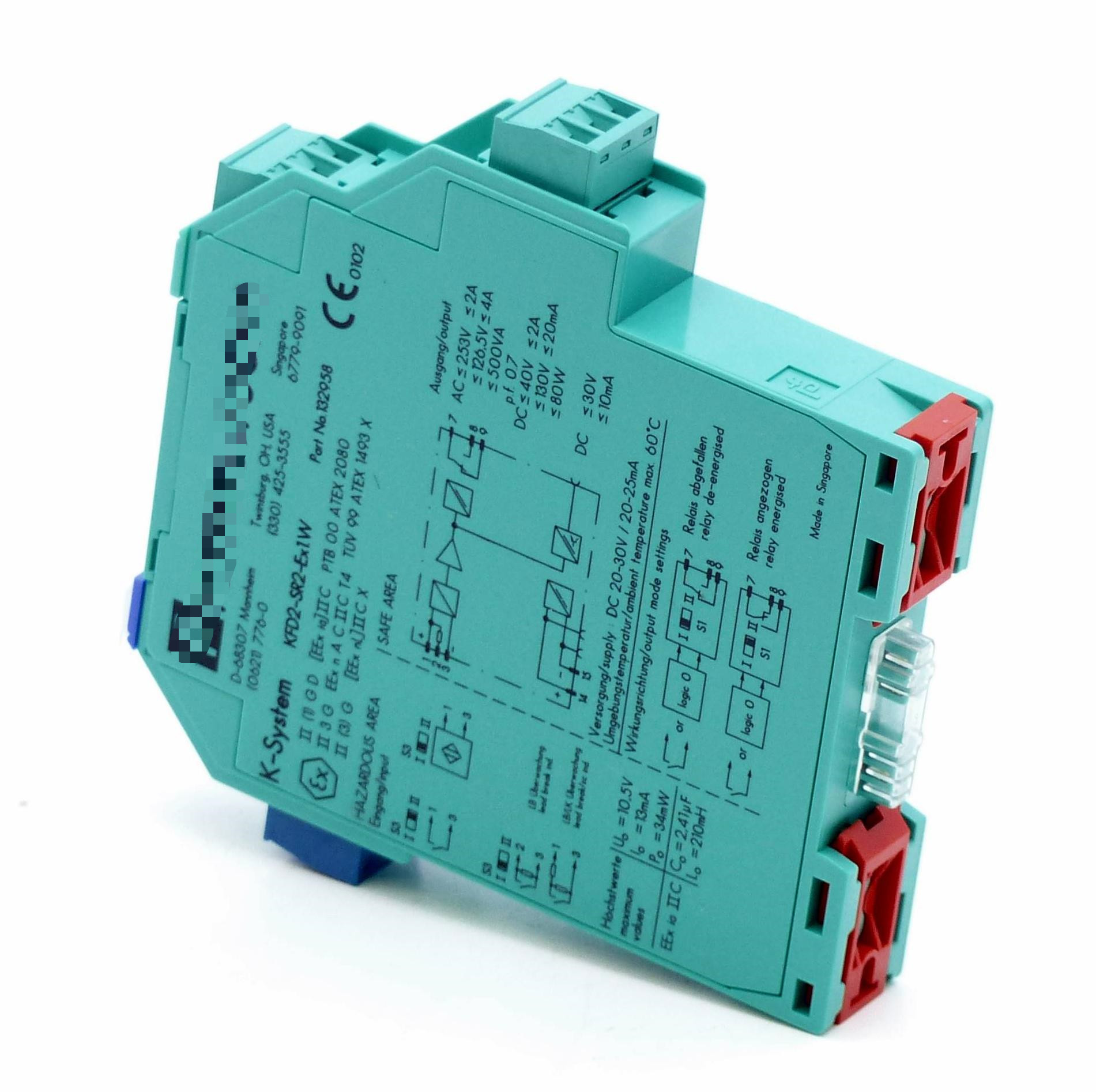

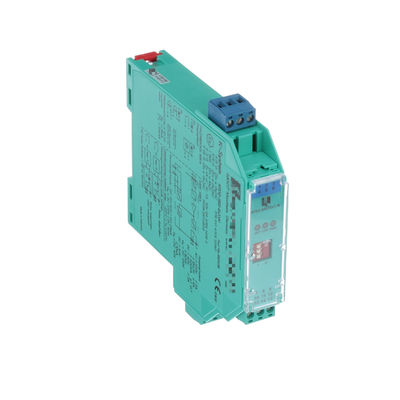

スイッチアンプ KFD2-SR2-Ex1.W
1チャネル隔離バリア,24V DC供給 (パワーレール),ドライコンタクトまたはNAMUR入力,リレーコンタクト出力,ラインエラー検出 (LFD),逆転動作モード,SIL 2 (SC 3) までのacc.IEC/EN 61508 に準拠する容器幅:20mm チャンネル数:1チャンネル 安全性完全レベル (SIL) SIL2 システム能力 (SC) SC3 定位電圧19...30V DC フィールドデバイス:NAMURセンサーフィールド装置 [2]: フルボルトコンタクト,ライン障害検出,タイプ: 1 x リレー (交換コンタクト)
テクニカルデータ
|
一般仕様 |
||
|---|---|---|
|
シグナルタイプ |
デジタル入力 |
|
|
機能安全に関するパラメータ |
||
|
安全性の完全性レベル (SIL) |
SIL 2 |
|
|
体系的な能力 (SC) |
SC3 |
|
|
供給 |
||
|
接続 |
パワーレールまたはターミナル 14+, 15- |
|
|
定数電圧 |
19... 30V DC |
|
|
リップル |
≤ 10 % |
|
|
定数電流 |
≤ 35 mA |
|
|
電力消耗 |
≤0.7W |
|
|
電力消費量 |
≤0.7W |
|
|
インプット |
||
|
接続側 |
フィールド側 |
|
|
接続 |
ターミナル 1+, 2+, 3 |
|
|
定数値 |
EN 60947-5-6 (NAMUR) に準拠する |
|
|
オープン回路電圧/ショート回路電流 |
約8V DC / 約8mA |
|
|
切換点/切換ヒステレシス |
1.2... 2.1 mA / 約0.2 mA |
|
|
ラインの欠陥検出 |
断裂 I ≤ 0.1 mA 短回路 I > 6 mA |
|
|
パルス/パウズ比 |
20 ms / min 20 ms |
|
|
生産量 |
||
|
接続側 |
制御側 |
|
|
接続 |
ターミナル 7, 8, 9 |
|
|
生産量 |
信号リレー |
|
|
コンタクト・ロード |
250V AC/2 A/cos φ > 075126.5V AC/4 A/cos φ > 07540V DC/2A 抵抗負荷 |
|
|
最低切換電流 |
2mA / 24V DC |
|
|
電源が付いた/消えた遅延 |
約20 ms / 約20 ms |
|
|
メカニカルライフ |
107 切り替えサイクル |
|
|
集団エラー メッセージ |
パワーレール |
|
|
移転特性 |
||
|
スイッチング周波数 |
< 10 Hz |
|
|
ガルバン隔離 |
||
|
入力/出力 |
IEC/EN 61010-1 に基づく強化隔熱,定数隔熱電圧300 Veff |
|
|
入力/電源 |
IEC/EN 61010-1 に基づく強化隔熱,定数隔熱電圧300 Veff |
|
|
出力/電源 |
IEC/EN 61010-1 に基づく強化隔熱,定数隔熱電圧300 Veff |
|
|
インディケーター/設定 |
||
|
ディスプレイ要素 |
LED |
|
|
制御要素 |
DIP スイッチ |
|
|
構成 |
DIPスイッチで |
|
|
ラベル付け |
前面にラベルを貼るスペース |
|
|
規則の適合性 |
||
|
電磁互換性 |
|
|
|
|
規制規制について |
EN 61326-1:2013 (産業用場所) |
|
低電圧 |
|
|
|
|
規制規制について |
EN 61010-1:2010+A1:2019+A1:2019/AC:2019 |
|
適合性 |
||
|
電磁互換性 |
NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018 |
|
|
保護程度 |
IEC 60529:1989+A1:1999+A2:2013 |
|
|
機能的安全 |
IEC/EN 61508:2010 |
|
|
インプット |
EN 60947-5-6:2000 |
|
|
環境条件 |
||
|
環境温度 |
-40 °Cから70 °C (-40 °Fから158 °F) |
|
|
メカニカル仕様 |
||
|
保護程度 |
IP20 |
|
|
接続 |
スクリップ端子 |
|
|
質量 |
約150g |
|
|
サイズ |
20 x 119 x 115 mm (0.8 x 4.7 x 4.5 インチ) (W x H x D),ハウジングタイプB2 |
|
|
|
高さ |
119 mm |
|
|
幅 |
20mm |
|
|
深さ |
115mm |
|
マウント |
EN 60715 に準拠する 35 mm DIN 固定レール:2001 |
|
|
危険地域における適用のためのデータ |
||
|
EU型試験証明書 |
PTB 00 ATEX 2080 |
|
|
|
標識 |
|
|
|
インプット |
エクサイア |
|
|
電圧 |
10.5V |
|
|
流動 |
13mA |
|
|
パワー |
34 mW (線形特性) |
|
供給 |
|
|
|
|
最大安全電圧 |
253V AC / 125V DC (注意!Umは,指定電圧ではありません.) |
|
生産量 |
|
|
|
|
最大安全電圧 |
253 V AC (注意!定位電圧が低くなる可能性があります.) |
|
障害表示出力 |
|
|
|
|
最大安全電圧 |
40V DC (注意! 定数電圧はありません) |
|
証明書 |
PF 08 CERT 0803 |
|
|
|
標識 |
|
|
インプット |
エクシ |
|
|
|
電圧 |
10.5V |
|
|
流動 |
13mA |
|
|
パワー |
34 mW (線形特性) |
|
証明書 |
TÜV 99 ATEX 1493 X |
|
|
|
標識 |
|
|
ガルバン隔離 |
|
|
|
|
入力/出力 |
IEC/EN 60079-11 に準拠した安全電気隔離,電圧ピーク値 375 V |
|
|
入力/電源 |
IEC/EN 60079-11 に準拠した安全電気隔離,電圧ピーク値 375 V |
|
規則の適合性 |
|
|
|
|
規制規制について |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019 |
|
国際承認 |
||
|
FM承認 |
|
|
|
|
FM証明書 |
FM19US0207X |
|
|
制御図 |
116-0035 |
|
UL承認 |
E106378 |
|
|
|
制御図 |
116-0473 (cULus) |
|
|
コンタクト・ロード |
250V AC/2 A/cos φ > 075126.5V AC/4 A/cos φ > 07530V DC/2A 抵抗負荷 |
|
IECEx 承認 |
|
|
|
|
IECEx証明書 |
IECEx PTB 11.0034, IECEx TUN 19.0013X |
|
|
IECExマーク |
[Ex ia Ga] IIC について |
