10オムから400オム MTL5582B抵抗隔離器
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | MTL |
| 証明 | CE |
| モデル番号 | MTL5582B |
| 最小注文数量 | 1本 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準の紙箱 |
| 受渡し時間 | 要求に応じて |
| 支払条件 | T/T |
| 供給の能力 | 月に100個 |
無料のサンプルとクーポンを私に連絡してください.
WhatsAPPについて:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| チャンネル数 | 1つ | 抵抗源 | 2線,3線,または4線* RTDs BS 1904/DIN 43760 (100Ω at 0°C) *スイッチで選択できるユーザー (3線のための工場セット) |
|---|---|---|---|
| 抵抗の範囲 | 10Ωから400Ω | 出力構成 | 23か4本のワイヤー (危険エリア端末のために選択されたモードに関係なく) |
| LEDの表示器 | 緑色:電源表示 | ユニット内の最大電源消耗量 | 024Vで0.8Wで35Vで1.0W |
| ハイライト | MTL5582B,400ohm抵抗隔離器,10オム抵抗隔離器 |
||
製品の説明

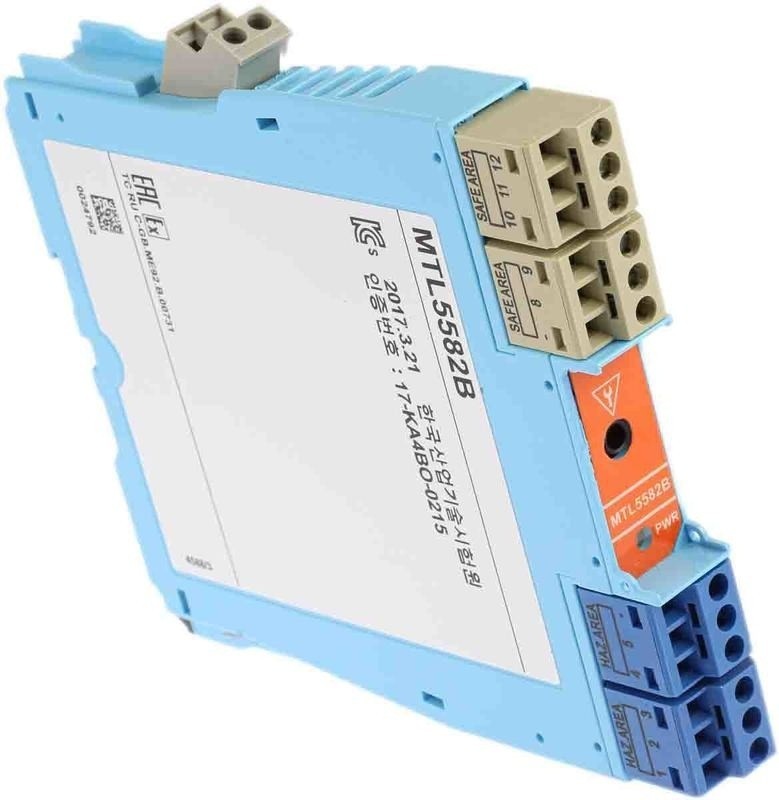

MTL5582B 抵抗隔離器

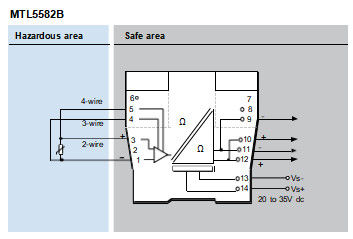

MTLx582Bは,2線,3線または4線抵抗温度装置 (RTD) または危険地帯にある他の抵抗装置に接続する.安全なエリアの監視システムへの抵抗を隔離し,繰り返すこのモジュールは,典型的には (ただし,限定的には) Pt100 3ワイヤ RTD と使用するために設計されています.スイッチは,2ワイヤ,3ワイヤまたは4ワイヤ RTD 接続を選択できます.MTLx582Bは代替として検討されるべきです,非構成可能なMTLx575,RTDアプリケーションで使用するために,4/20mAの代わりに抵抗入力が好ましいか必要である.このデザインは,使用しやすさと繰り返しがみだ.装置の安全領域側で接続できるワイヤルの数は,危険領域側で接続できるワイヤルの数から独立している.このモジュールは,オープン・サーキット検出の場合,上級ドライブです.
仕様
場所 について RTD
ゾーン0,IIC,T4 危険区域
1級Aグループ 危険場所
抵抗力 源
2回,3回,または4回線* RTDs BS 1904/DIN 43760 (100Ω at 0°C) *スイッチで選択できるユーザー (3回線のための工場セット)
抵抗力 範囲
10Ωから400Ω
RTD刺激 流動
200μA 定数
出力構成
23か4本のワイヤー (危険エリア端末のために選択されたモードに関係なく)
生産量 範囲
10Ωから400Ω (100μAから5mAの源から)
温度変動
±10mΩ/°C 典型的な (0.01%/°C @ 100Ω)
応答時間
1秒以内に最終値の4%以内に
安全ドライブ オープン回路 センサー
上層レベルから420Ωまで
移転 精度@20°C
<0.15Ω 刺激電流1〜5mAで
<0.25Ω 刺激電流 0.5〜1mA
LED インディケーター
緑色:電力の表示
パワー 要求,VS
24Vで33mA
20Vで35mA
35V で 28mA
最大 パワー消耗n 単位内
0.8W 24Vで
1.0W 35Vで
安全性説明
ターミナル1と3
Uo = 1.2V Io = 4mA Po = 1.2mW Um = 253V rms または dc
エネルギー貯蔵器ではない装置 ≤ 1.5V, ≤ 0.1A, ≤ 25mW;
追加の認証なしで,開き回路電圧 < 5V のISループに接続する.
ターミナル1,3,4と5
U = 6.51V I = 10mA P = 17mW
